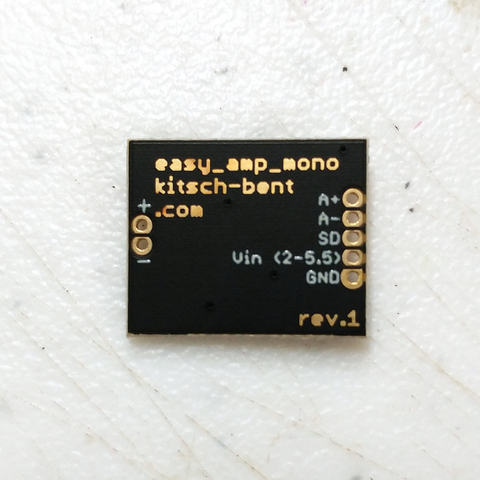

easy_amp_mono rev.1

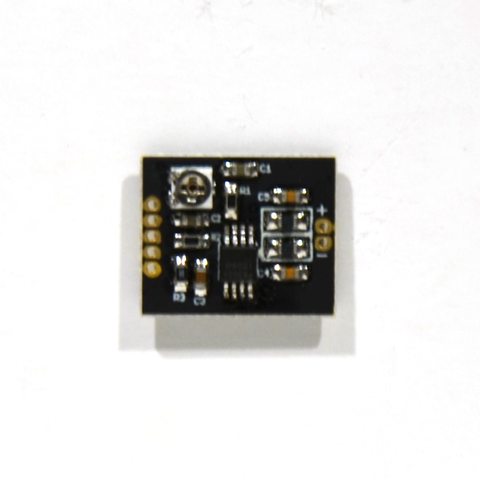

IC PAM8302'yi temel alan bu D Sınıfı ses yükseltici kartı, diferansiyel giriş, köprü bağlantılı çıkış ve 2,5 W'a kadar amplifikasyona sahiptir. 4 ila 8 ohm hoparlör ile uyumludur. 'köprü bağlantılı çıkış', çıkış pinlerinin toprağa bağlanmaya gerek kalmadan doğrudan hoparlör bağlantılarına bağlandığı anlamına gelir. diferansiyel girişli bir kaynak kullanmıyorsanız, lütfen 'A-' pinini Toprak'a bağlayın. Amplifikatör D Sınıfıdır, bu nedenle bu devre taşınabilir projeleriniz veya daha yüksek derecede verimliliğe ihtiyaç duyanlar için idealdir.

Daha fazla uyumluluk için 2 - 5.5V besleme ile çalışır. 5,5 voltluk bir beslemeyle, çıkış 4ohm hoparlörle 2,5W ve 8ohm hoparlörle 1,5W'dir. pano, ses ayarı için bir trim kabına sahiptir.

PAM8302 için veri sayfası burada bulunabilir.
