inversor lcd gb pocket

este é um circuito que irá inverter o sinal do LCD em um Game Boy Pocket (MGB). em combinação com um filme de polarização invertida em uma luz de fundo, isso é comumente referido como um mod de 'biversão' (o que significa que tem duas inversões; uma via o circuito e a outra via filme de polarização).

esta placa se encaixa no capacitor de buffer de 100nF próximo à CPU do GBP. existem almofadas de solda na placa de circuito para soldar a este capacitor, que fornece acesso ao GND e energia. a partir daqui, você usa as 4 guias de solda na borda do circuito para conectar ao LCD e aos pinos da CPU. o sinal então passa por esse circuito e fornece o efeito invertido.

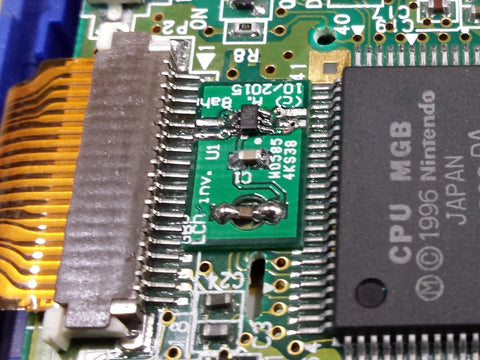

por favor, veja as fotos para uma melhor explicação dessa abordagem de conexão.
